數位冷媒單位壓力表~汽車冷氣數位自動換算快速又方便.冷媒表接上高壓正常.怠速時低壓也偏高.正常低壓要10-35PSI內冷氣才會冷..
低壓偏高 壓縮機流量控制閥損壞..控制不良.要更換壓縮機流量控制器..
正常低壓要10-35PSI內冷氣才會冷..冷氣不冷時壓縮機無法得到低壓管回流的冷媒及冷凍油幫助散熱.所以高壓會偏高.長期高壓偏高造成流量控制器失效...(流量計過熱)
低壓36PSI 以上壓縮機流量控制閥損壞..控制不良.要更換壓縮機流量控制器..
一般車有冷媒流量計的使用n年後3-8萬公里後..老化故障...低壓偏高36-65psi 時冷氣就不冷..初期故障時冷氣時冷有時不是很冷...低壓要10-35psi內冷氣才會冷
數位冷媒錶分析數值~10分鐘後.左窗戶放下.內循環.風速開最大冷度開最冷出風口溫度24度C

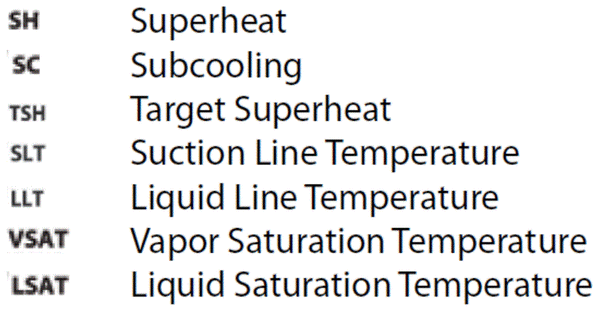

SH Superheat 過熱 國外測試英文版標準值是12-15度F(SH) 現在是0.7度f
SC Subcooling 過冷國外測試英文版標準值是(12-15度)F(SC) 現在是36.8度f
SLT Suctin Line Temoerature 低壓管氣體溫度膨脹閥出來至低壓管的溫度. 現在是55.6度f 13度C.一般正常數值40-60度f之間 數據60往40越冷.
LLT Liquid Line Temperature 液體飽和溫度高壓管散熱後要進入(毛細管後)的溫度.現在88.7度f
TSH Target Superheat 目標Superheat
VSAT Vapor Saturation Temperature 氣體飽和溫度51.1PSI時換算公式54.9度F溫度.
LSAT Liquid Saturation Temperature 液體飽和溫度 185.9PSI時換算公式125.5度F溫度.天冷高壓低 .夏天正常數值190psi
數位冷媒表數值分析後與手機連線數據~
1. 高壓正常低壓51.1psi偏高正常要35psi以下..壓縮機流量控制器老化磨損變頻壓縮機消耗品.
2. SLT Suctin Line Temoerature 低壓管氣體溫度膨脹閥出來至低壓管的溫度. 現在是55.6度f 13度C.一般正常數值40-60度f之間 數據60往40越冷.冷氣出風口24度c冷媒噴太多..到低壓管才氣化13度c 過冷要換膨脹閥.高
.https://www.youtube.com/watch?v=znEaHChgAlE&list=PL9fQR4HrGDbr4omcKMpmzNquixwy0Fe8p
蒸發器溫度6度時壓縮機流量控制器93% 低壓進入前置室時真空低.活塞行程最大.壓縮冷媒多. 車剛發動時開冷氣壓縮機活塞行程最大.縮縮冷媒最多膨脹閥噴冷媒多
蒸發器溫度3度時壓縮機流量控制器62%
蒸發器溫度1.5度時壓縮機流量控制器50% 當高壓進入前置室時活塞行程小.壓縮冷媒少 車剛發動後冷氣夠冷時6-8度c冷氣壓縮機活塞行程最小.縮縮冷媒少.膨脹閥噴冷媒少.達到省油目的.
流量電磁閥.前端高塞行程最大.壓縮冷媒多.壓.中間低壓.作動送電時.針推出100%90.80.70然後慢慢下降0% 0V.當高壓進入前置室時活塞行程小.壓縮冷媒少..低壓進入前置室時真空低.活塞行程大.壓縮冷媒多.
流量計電阻值2-2.4歐姆..壞掉的流量計電阻值也差不多上下.為什麼會控制不良.冷媒流量計長期控制時.冷媒流量探針變小與缸徑變大.磨損.n年後數萬公里就必需要更換.算是消耗品.零件.
壓縮機流量計要壞之前症狀~高速時冷.低速時不冷.熱天時不冷.晚上時有冷.冬天時有冷.春天時微涼.天氣熱到25-30度c時熱署人.
壓縮機流量控制器裝在這...2線.
這是電磁閥感應線圈0.1-5v 正常位置約3v
線圈由電腦控制..輸出電壓..控制這差壓閥門..而改變冷媒流量大小
壓縮機電磁閥感應線圈控制1.5-3v之間.電磁閥線圈0.4-0.8A電流.1安培電流時冷媒流量最大.0安培時冷媒流量O.
壓縮機電磁閥感應線圈控制1.5-3v之間.電磁閥線圈0.4-0.8A電流
1.5V時0.4A電流43%.3V時0.8A電流線圈充磁時間越長87%
1.5V時0.4A電流43%.3V時0.8A電流線圈充磁時間越長87%
車剛發動時開冷氣需要大量冷氣.冷房效率.此時活塞行程最大.要壓縮大量冷媒.此時壓縮機流量計電流0.8-0.85電流最大.10分鐘過後車內出風口溫度下降到4-8度C時流量計電留約0.5A左右..此時壓縮機活塞行程最小.而達到省油目的.此時蒸發器溫度約4度C.
所有車種都一樣哦
冷媒流量大時.V特數低.
冷媒流量小時.V特數高.
冷媒流量感知器.偵測冷媒流量提供ECM(電腦)計算壓縮扭力改善燃油效率.
這種壓縮機無離合器裝製.可變容積.由ECM.A/C放大器.決定壓縮機的作用.所以一般都是換整顆壓縮機..
冷媒流量滑差閥門根據節流孔前後的壓力改變其位置.
如果冷媒量小時壓力差低.彈簧力會把滑差閥往上推.
冷媒量大壓力差高.滑差閥會向下移動..
所以冷媒流量感知器.偵測安裝在滑閥磁力線...而改變冷媒流量...故障時低壓會偏高36PS以上...冷房效率差.
流量感知器控制閥...是控制壓縮機在引擎任何轉速下保持壓縮出來的冷媒壓力保持在170-185psi內.不因引擎高速行駛時高壓太高消耗動力.
心律不整~壓縮機流量控制器換新.
低壓51.2psi更換壓縮機流量控制器~症狀是冷氣不冷.白天不冷晚上有冷.高速有冷塞車怠速不冷
https://www.youtube.com/watch?v=znEaHChgAlE&list=PL9fQR4HrGDbr4omcKMpmzNquixwy0F

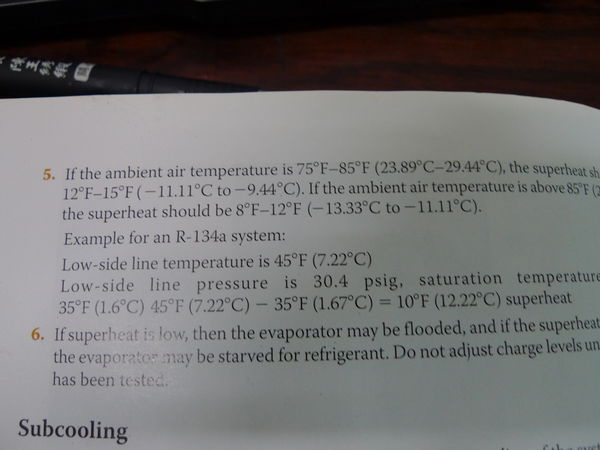

測量高低壓管溫度再對照冷媒溫度壓力表可以計算superheat和subcooling
利用這兩數值可以更精確判斷冷氣問題
SUPERHEAT
測量superheat數值可以判斷很多系統上的問題,：
乾燥平堵塞
冷媒太少
冷媒太多
膨脹閥問題
蒸發器空氣流量問題
鼓風機問題
superheat一般正常在20~30℉
superheat越低蒸發器冷媒越多
superheat越高蒸發器冷媒越少
因此superheat越低意思就是越多液態冷媒流回壓縮機
越低的superheat(甚至是0)代表蒸發器的冷媒從液態轉氣態時，冷媒無法帶走足夠的熱量。液態冷媒會吸引進壓縮機導致壓縮機內部機械零件損壞。更進一步是，液態冷媒會混和冷凍油，導致壓縮機缺油而磨損損壞。
另一方面，假如superheat超過20~30℉表示冷媒吸收過多的熱量或是蒸發器缺少冷媒。有可能就是膨脹閥冷媒供給太少或損壞。
其他原因造成superheat過高，有可能是冷媒太少、管路堵塞、系統水氣太多、乾燥瓶堵塞、蒸發器熱負載過多

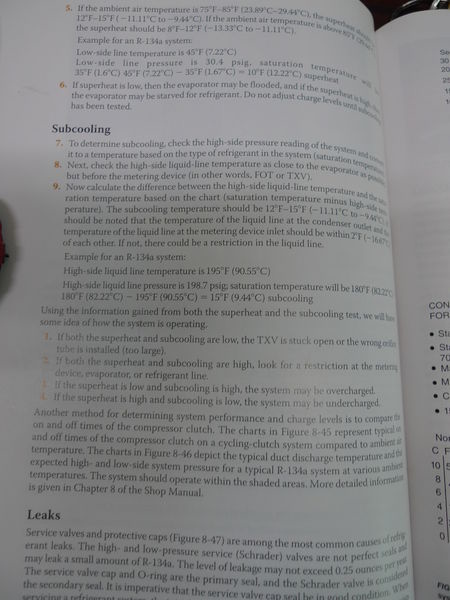

SUBCOOLING
使用subcooling處理冷氣問題
冷媒經過冷凝器凝結大約是降溫10~20℉。
測量subcooling值可以判斷冷氣系統問題。
冷媒太多
冷媒太少
液態管堵塞
冷凝器空氣流量問題
subcooling越高冷凝器冷媒越多
subcooling越低冷凝器冷媒越少
subcooling一般正常在12~15℉
舉例，太低的subcooling(0~10℉)代表冷媒經過冷凝器時沒有散掉足夠的熱量。有可能原因是冷凝器風量太少；或是膨脹閥供給過多冷媒，膨脹閥卡住開度過大；也可能是冷媒不夠。
過多的subcooling意思冷媒散掉過多的熱量，可能造成原因是冷媒太多、膨脹閥塞住
總結:
superheat 高 subcooling低 冷媒太少
superheat低 subcooling高 冷媒太多
superheat低 subcooling低 膨脹閥開度過大
superheat高 subcooling高 堵塞(膨脹閥、蒸發器、管路)
汽車冷氣定期保養.更換壓縮機潤滑油及冷媒換新的好處 !
1.提昇冷房效率.又舒適
2.冷凍潤滑油.不因老化壓縮機潤滑不良.提早結束壽命.或壓縮冷媒時高低壓偏低黃昏牌冷氣.
3.冷凍油換新壓縮機潤滑良好.延長壓縮機壽命.
4.壓縮機冷凍潤滑油與冷媒換新的可降低高壓20-60psi.低壓也會降低5-15psi.降低壓縮機負載.延長壽命
5.冷凍油與冷媒換新.油封.管路.散熱片.蒸發器.膨脹閥.壓縮機.密封.潤滑.增加散熱效率良好.降低引擎負荷.節省燃油.
6.換新的好處.冷媒含水量過高.冷媒與水會產生化學變化.形成酸性物質.造成汽管路內部管線.o環.散熱片.蒸發器.腐蝕.產生漏冷媒.壓縮機潤滑差壽命減短.
冷氣保樣最佳時機3-5年或3-5萬公里保養一次就可以..保養是延長使用壽命..沒保養到最後總是花大錢修理冷氣.
您的愛車冷氣壓縮機潤滑油更換了沒 ! 毅修汽車專業冷氣-劉三
判斷膨脹閥開度過大.噴冷媒過多..在蒸發器內還沒氣化微量液態在蒸發器出來低壓管氣化.造成低壓管過冷.比蒸發器溫度還低..典型的膨脹閥開度過大.噴冷媒過多.低壓偏高..
膨脹閥作用~汽車空調製冷係統采用的感溫式膨脹閥.也叫熱力膨脹閥.它是利用裝在蒸發器出口處的感溫包來感知製冷劑蒸氣的過熱度（過熱度是指蒸氣實際溫度高於蒸發溫度的數值）.由此來調節膨脹閥開度的大小.從而控製進入蒸發器的液態製冷劑流量.感溫包和蒸發器出口管接觸.蒸發器出口溫度降低時.感溫包.毛細管和薄膜上腔內的液體體積收縮.膨脹閥閥口將閉合.借以限製製冷劑(汽車冷媒)進入蒸發器. 相反.如果蒸發器出口溫度升高.膨脹閥量口將開啟. 借以增加製冷劑流量(冷媒流量)。膨脹閥也保護壓縮機...因為液體冷媒不能壓縮..會讓壓縮機損壞...所以要霧化氣體~壓縮機才能壓縮.
膨脹閥特殊應用的不同的膨脹閥.膨脹閥具有喇叭口連接,銅或銅/不鏽鋼雙金屬 焊連接的模式.內有彈簧.止擋彈簧片.控制大小流量針(限流孔)
感溫筒內有2個網子.中間裝了一些黑色小顆粒...不明物體(要專家才知道)
感溫筒內有氟氯.或氟氨冷媒...一點點而已.與汽車冷媒不同...就是有這些物質控制冷媒大小流量..要噴大.還是噴小.ps感溫筒內何種氣體要問製造商或專家..不要問我..
抽真空測漏..抽真空停10-15分鐘除水份
抽真空除水份.真空585Microns 如果系統有漏真空值會在2500-3000Micros以上...抽不倒2000Microns以下
拜高科技數位冷媒錶之賜..精準數據..讓數據去說話.要求品質哦.才買這高檔數位冷媒錶.
看錶數據分析~左窗戶放下冷度開最冷風速開最大.出風口溫度10.0 13.2度C
SH Superheat 過熱 國外測試英文版標準值是12-15度F(SH) 保養後現在是19.2度f
SC Subcooling 過冷國外測試英文版標準值是5-15度F(SC) 保養後現在是28.4度f
SLT Suctin Line Temoerature 低壓管氣體溫度膨脹閥出來至低壓管的溫度. 保養後現在是54.6度f (12度C)一般正常數值40-60度f之間
LLT Liquid Line Temperature 液體飽和溫度高壓管散熱後要進入膨脹閥前(毛細管前)的溫度.保養後現在是105.0度f.
TSH Target Superheat 目標Superheat
VSAT Vapor Saturation Temperature 氣體飽和溫度30.7PSI時換算公式35.4度F溫度.
LSAT Liquid Saturation Temperature 液體飽和溫度 208.6PSI時換算公式133.4度F
