汽車冷氣~冷媒不夠時壓縮機容易損壞..! Super heat 專題解說~毅修汽車-劉三

 汽車冷氣~冷媒不夠時壓縮機容易損壞..! Super heat  專題解說~毅修汽車-劉三




汽車冷氣冷媒不夠時..到了夏天容易損壞或咬死.或壓縮無力.造成冷氣黃昏牌.



汽車冷氣壓縮機運轉跟引擎一樣需要潤滑油潤滑..跟引擎一樣需要保養.當引擎機油不夠時縮缸.出怪手.溫度過高缺水散熱一樣縮缸.就算過熱後.活塞.環.失去彈性就會吃機油.引擎無力.一樣道理..



冷媒流動原理跟颱風天一樣..如果傘被強風吹走...會飛的很快又飛很遠.就像吹電風扇一樣.1.2.3.4 斷風速就不一樣..風壓越強吹越遠.風小就慢慢走後繼無力推動.



相對原理:當冷媒不夠時..壓力降低.壓縮冷媒後無高壓力無法帶動液體冷凍油在管路內循環.沉積在散熱片.乾燥瓶(白乾)蒸發器管線內.導致壓縮機潤滑油不夠.磨損.嚴重時咬死...等



冷媒不夠時冷氣不冷.低壓管線回去到壓縮機時溫度太高.壓縮機無法冷卻.造成壓縮產生高溫惡性循環..提早壓縮機磨損.造成溫度過高.甚至咬死.無法修復.



水與沙...偶棉用一個鍋子.水8分滿丟一把沙子...用手去霍讓水在鍋子懸轉.此時沙子會跟水混在一起流動.當轉速慢時砂子沉底ㄇㄟ..當沙子沉底時..水流速慢時..沙子依然不動.動者恆動.如颱風洪水砂石滾動..一樣道理.冷媒是氣體.壓縮後成液體.不管氣體或液體流動.冷媒較輕.冷凍潤滑油較重..像沙子會沉底一樣.原來冷凍潤滑油在冷氣管線內這樣跑....壓縮後至散熱片.到乾燥瓶...蒸發器內再流回壓縮機..潤滑.



上述比喻這樣容易懂.當冷媒不夠時..這些冷凍油跑到哪邊去..沉在哪裡...!

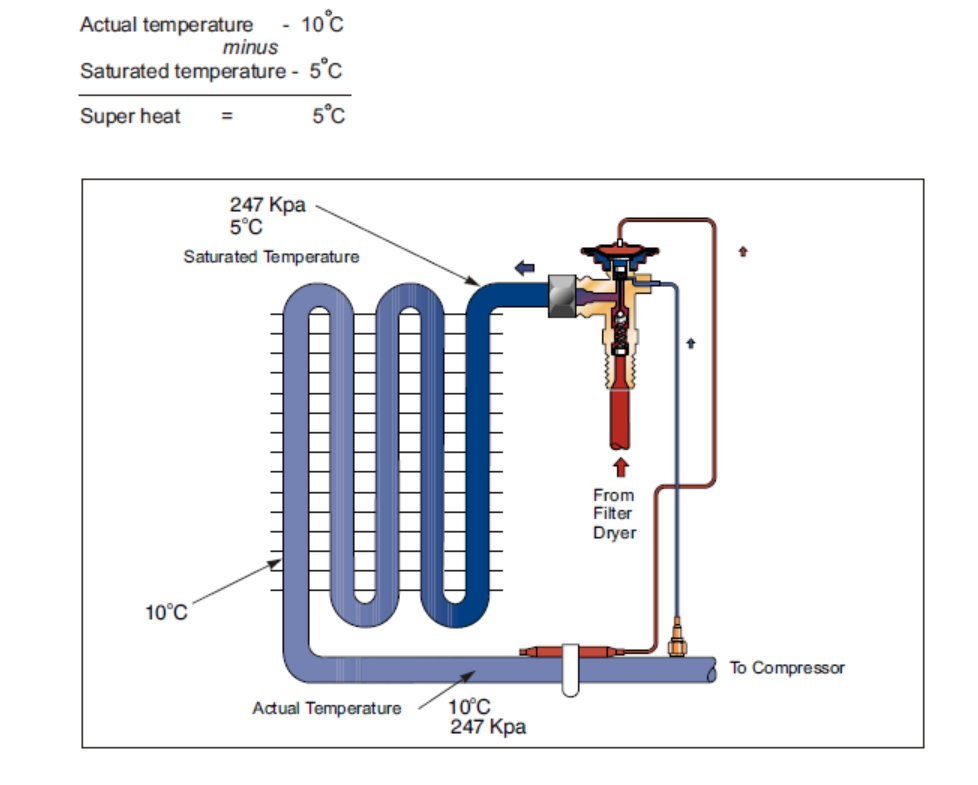

Super heat 專題解說..深藍色是液態與氣態冷媒.淡藍色是氣態冷媒..與微量冷凍油混合.


圖摘自國外網路..當冷媒經過膨脹閥時噴出霧化液態與氣態冷媒..經過蒸發器風吹吸熱時..吹出來的變冷風..至出風口(冷氣).上圖膨脹閥噴出冷媒時5度c 至出口時10度c .最佳溫差5度c...superheat一範圍在攝氏4.4~6.5度.若superheat太高時壓縮機容易損壞...吸熱過多時...溫度也上升冷氣不冷..因為此時氣態冷媒在中間蒸發器內...無法把冷凍油帶至壓縮機...因而沉在蒸發器管內.壓縮機無法得到大量的潤滑...n時間內壓縮機磨損.惡性循環.或缺油咬死..為什麼會溫度上升...冷媒不足一般缺3分之一或一半容量時...壓縮機開始受損...當冷氣不夠冷時要早日修理..不可等到夏天再修理...等到要修理時..壓縮機快被您搞壞了.

影片轉自英文網站.著作權原作者專有.







Fieldpiece Digital Refrigerant Manifolds and Micron Gauge -SMAN360

數位冷媒單位壓力表~汽車冷氣數位自動換算快速又方便

數位化...說明..高壓127.5psi  低壓23.7psi 環境溫度25度c 天冷壓力低..散熱效率好ㄇㄟ...

 superheat 分析:低壓管溫度...低壓管溫度43.9SLT (43.9度F)-蒸發器飽和氣態溫度27.2VSAT(27.22度F查表資料低壓23.7psi )  =16.8SH(華式16.8度F) 此時superheat 16.8度F 國外測試英文版標準值是12-15度F

 subCooling15.6度f     國外測試英文版標準值是5-15度F 這是我兒子告訴我的...終究我沒白繳錢讓他讀書..父子搭擋互相告知義務.   super Cooling是高壓管散熱後要進入膨脹閥前的溫度.中溫液態飽和溫度.86.0LLT.  127.5PSI查表資料101.6度F

 101.6-86.0=15.6subcooling及   super heat 也隨著環境溫度變化...




SH Superheat 過熱 國外測試英文版標準值是12-15度F

SC Subcooling 過冷國外測試英文版標準值是5-15度F

SLT Suctin Line Temoerature 低壓管氣體溫度膨脹閥出來至低壓管的溫度.低溫態飽和溫度 (實測43.9度F)

LLT Liquid Line Temperature 液體飽和溫度高壓管散熱後要進入膨脹閥前(毛細管前)的溫度.中溫液態飽和溫度(實測度F)

TSH Target Superheat 目標Superheat

VSAT Vapor Saturation Temperature 氣體飽和溫度23.7PSI時換算公式27.2度F溫度

LSAT Liquid Saturation Temperature 液體飽和溫度 127.5PSI時換算公式101.6度F溫度





國外測試英文版標準值是12-15度F





此時高壓正常...低壓超過30psi...冷媒不足時最容易假性高.低壓...

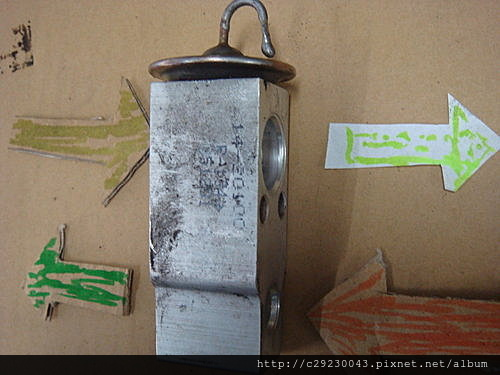

膨脹閥...

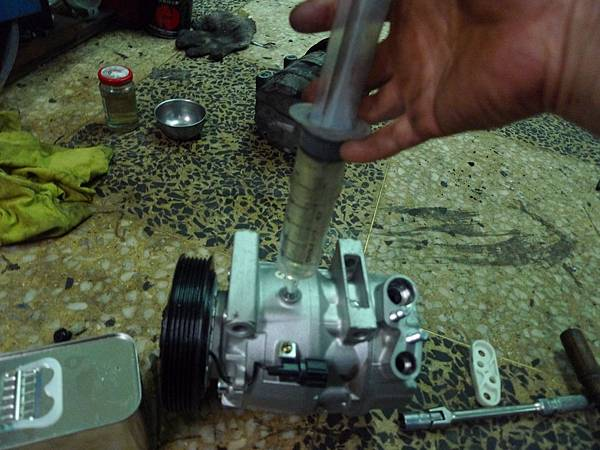

有些壓縮機冷凍潤滑油..要在這加入..壓縮機不同機種ㄇㄟ..

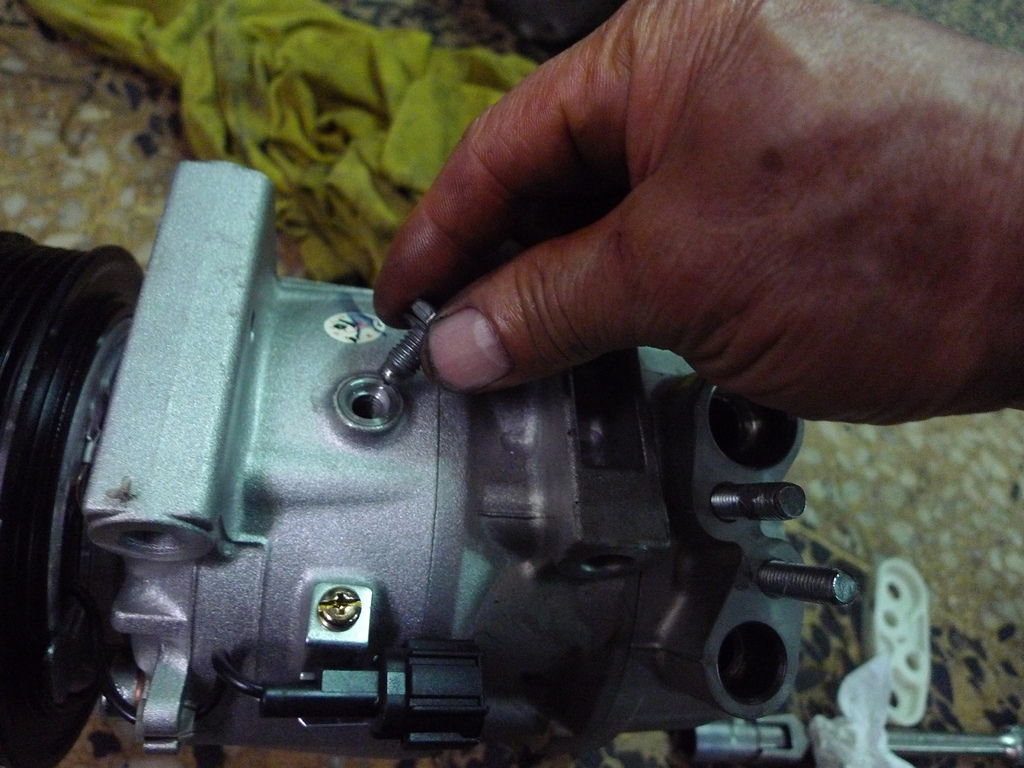

加好後螺絲鎖上密封...




汽車冷氣壓縮機常見故障原因





1.缺乏使用
  壓縮機不常運行時會導致冷凍油沉澱。導致開起冷氣時壓縮機過度磨損，直到冷凍油再次到達。最好維護辦法就是每周開一次冷氣，每次開啟數十分鐘。



2.錯誤的清洗冷氣系統
  壓縮機和冷氣管路的磨損會產生小塊的碎片，這些碎片會混在冷凍由中。若這些污泥進入壓縮機，可能導致壓縮機卡死。若沒有嚴格的清洗或清洗時留下殘留物將導致壓縮機損壞。



3.壓力過高或過低
  接觸不良或是風扇法達故障，會導致冷凝器過熱。冷凝器過熱會產生過高的壓力及溫度，使壓縮機容易卡死損壞。其次壓縮機線圈連接鬆動會產生高電阻和低電壓造成離合器打滑。PS(壓力過高風扇散熱不良.壓縮機產生高熱.線圈絕緣容易損壞.產生電阻過大.所以線圈容易損壞.冷媒壓力不足.低壓管回流至壓縮機時溫度偏高.壓縮機壓縮冷媒時會產生高熱.假性高壓.容易壓縮機線圈絕緣受損.電阻過大.)冷媒不足也會導致潤滑不足讓他到壓縮機。冷凝器外表噴漆會降低冷凝氣散熱效率，使壓縮機壓力提高。



4.使用錯誤的冷煤或冷凍油

汽車冷氣~冷氣維護問題...Double end-capped PAG..... ! 冷凍潤滑油


  1990年以後生產的壓縮機容量較小，因此使用更少的冷媒和冷凍油，也因如此冷凍油容量對於冷氣系統運作非常靈敏。使用錯誤類型的冷凍油可能會在高溫條件下分解。R134a冷媒系統比R-12系統對於冷凍油填充量更靈敏。過多的冷凍油會堵塞冷凝器、節流管或膨脹閥進而使壓縮機冷凍油不足而損壞。R12系統使用礦物油而R134a的系統使用PAG或Double “End-capped” PAG冷凍油。



5.冷媒不純
  不純冷媒會影響油封和O型環，引起漏液，膨脹或材質劣化。





汽車冷氣~冷媒不夠時壓縮機容易損壞...! 專題解說~毅修汽車-劉三





冷媒壓力越小時冷凍油最容易沉在蒸發器內...造成壓縮機缺潤滑油.造成損壞受傷.



像歐迪...低壓管往上翹到雨刷拉桿..無力動推動時造成冷氣時有時無不冷..冷凍油積太多在蒸發器內..造成.



最好的管線高進出低位置出...蒸發器不容易積殘冷凍油..順路而回壓縮機..潤滑.



散熱風扇損壞.沒轉散熱.產生高溫壓縮機過熱.過高壓力..損壞壓縮機..冷凍油過熱破壞潤滑...



冷媒不足時冷凍油也會沉底ㄜ....所以冷媒要有流量才會帶動冷凍油流動..

冬天天氣冷隨便都可以.當有漏冷媒時.冷媒不夠...潤滑油循環不良時.壓縮機到高熱天氣時...馬上就損壞...長期缺乏潤滑油主要原因.

汽車冷氣~冷媒不夠時壓縮機容易損壞...!Super heat 專題解說~毅修汽車-劉三





R12缺冷媒不會燒壓縮機.咬死 !藍色R12冷媒.黃色壓縮機礦物油.R12氣體冷媒與黃色礦物油相容混合..跟著流動.所以冷媒不足時.壓縮機潤滑油還是有流回壓縮機.所以不會缺油.潤滑..壓縮機不容易壞..






R134a缺冷媒會燒壓縮機.咬死 !藍色R134a冷媒.黃色壓縮機PAG潤滑油.R134a氣體冷媒與黃色PAG潤滑油不相容混合..不會跟著流動.所以冷媒不足時.壓縮機潤滑油不會流回壓縮機.所以會缺油.潤滑..壓縮機容易燒壞.或咬死.潤滑不足.PAG潤滑油是靠液體推送.所以冷媒要足夠可確保壓縮機潤滑.PAG潤滑油是貼壁走..所以冷媒不足時R134a壓縮機很容易受損.咬死.
